Warping 정밀 진단

품질 분석: Warping 정밀 진단

1. 제품 휨(Warping) 분석

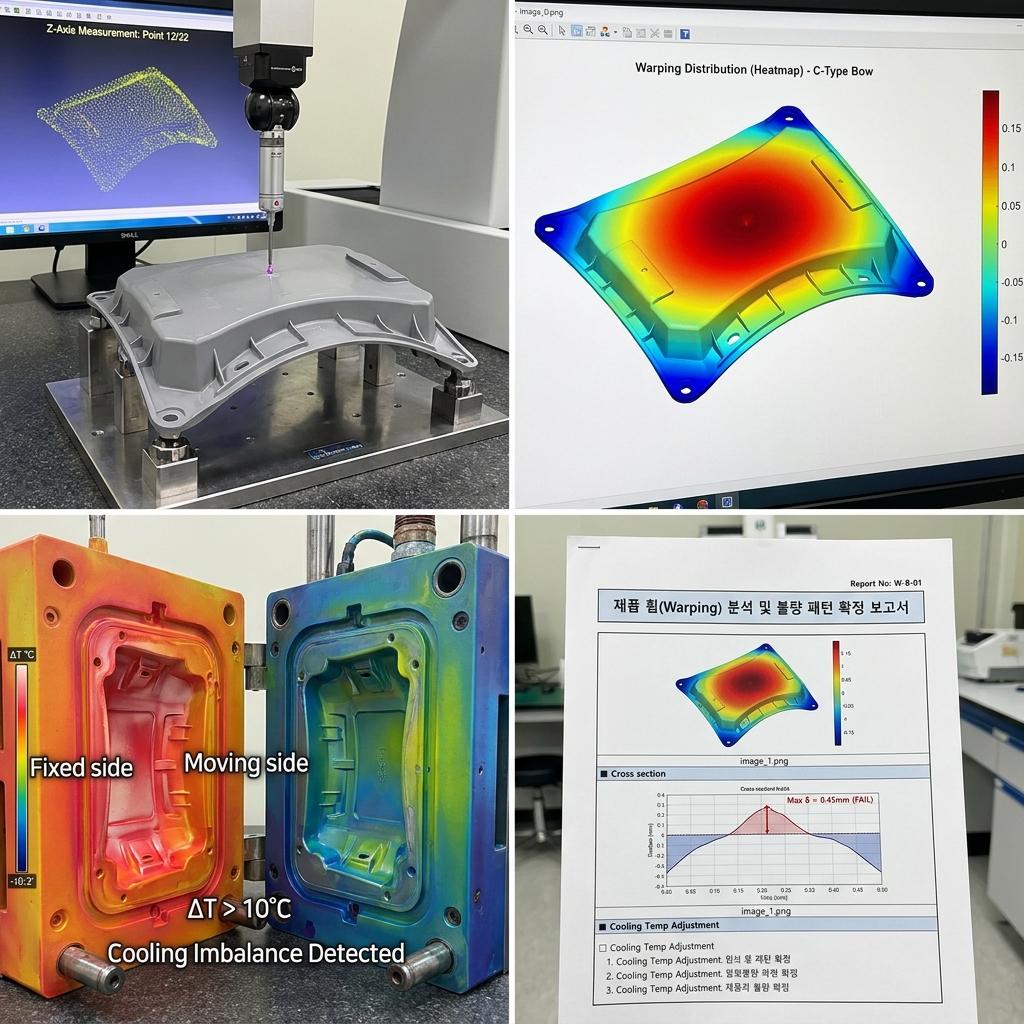

제품 표면 32개 포인트의 Z축 높이를 측정하여 변형량을 산출하였습니다. 최소자승법을 통해 기준면을 보정 후, 휨 패턴을 C-Type, S-Type, Edge Lift로 분류합니다.

결과 예시: W-B-01 (Bow Type)

변형량: δmax = 0.45mm (공차 0.2mm 초과)

냉각 균형 분석

고정측과 가동측 온도 차이(ΔT)가 5℃ 이상일 경우 불균형으로 간주합니다. 유량 불균형 또는 냉각 채널 설계 오류를 최우선 점검합니다.

수지 배향 및 수축

게이트 위치에 따른 유동 패턴 변화와 이방성 수축률을 분석합니다. 다점 게이트 사용 시 웰드 라인 강성을 체크하십시오.

최적화 솔루션

• 🔹보압 프로파일: 초기 보압을 높여 게이트 봉인을 유도하고 후기 보압을 낮추어 잔류 응력 최소화.
• 🔹구조 설계: 리브 두께를 벽체의 50-60%로 조정하고 응력 집중 부위에 라운드(R) 처리 적용.
• 🔹취출 관리: 미고체화 상태 취출 방지를 위한 전용 냉각 지그 사용 및 냉각 시간 재설정.
